Проектируем на отечественном ПО: применение PRADIS в судостроении

В рамках партнёрского проекта Консорциума «Развитие» (компании «АСКОН», «Ладуга», «ТЕСИС», «Сигма технологии», НТЦ «АПМ») и ПКБ «Петробалт» проведено тестирование российских ПО для судостроения на реальном проекте PBSHB6.

Для создания расчётной модели задействован пакет системного моделирования PRADIS компании «Ладуга». В приложении «КОМПАС‑Схематик» (АО «АСКОН») разработана принципиальная гидравлическая схема балластной системы (с параметрами трубопроводов, арматуры, характеристик насосов и клапанов), после чего данные переданы в PRADIS для построения расчётной модели.

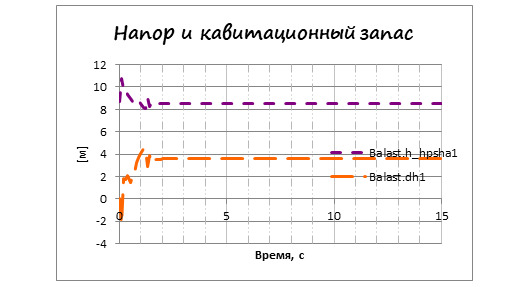

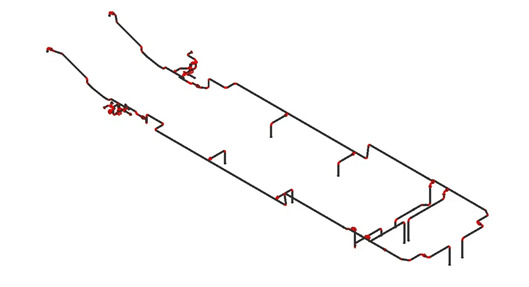

Модель в PRADIS включает все элементы системы: трубопроводы, фитинги, насосы, цистерны, клапаны, фильтры и т. д. На её основе проводится моделирование различных режимов работы системы в динамической постановке. Инженер сразу видит все расходы и давления в разных точках схемы, а также автоматически получает расчёт кавитационного запаса.Важное преимущество подхода — отказ от трудоёмких «бумажных» расчётов по формулам и от создания сложных CFD‑моделей.Подход 1D‑моделирования в PRADIS позволяет:
оперативно и с минимальными усилиями создать модель со сложным поведением компонентов;
быстро провести моделирование;
решать задачи оптимизации конструкции;
выполнять многовариантный анализ.
Тестирование подтвердило возможность эффективного решения ключевых задач судостроения на отечественном ПО — PRADIS позволяет верифицировать проектные решения при проектировании судовых систем, обеспечивая расчётную поддержку в едином информационном пространстве.
